集中電源集中控制型系統

（1）應用場合

機場、火車站、汽車站、碼頭、會展中心、體育場館等。

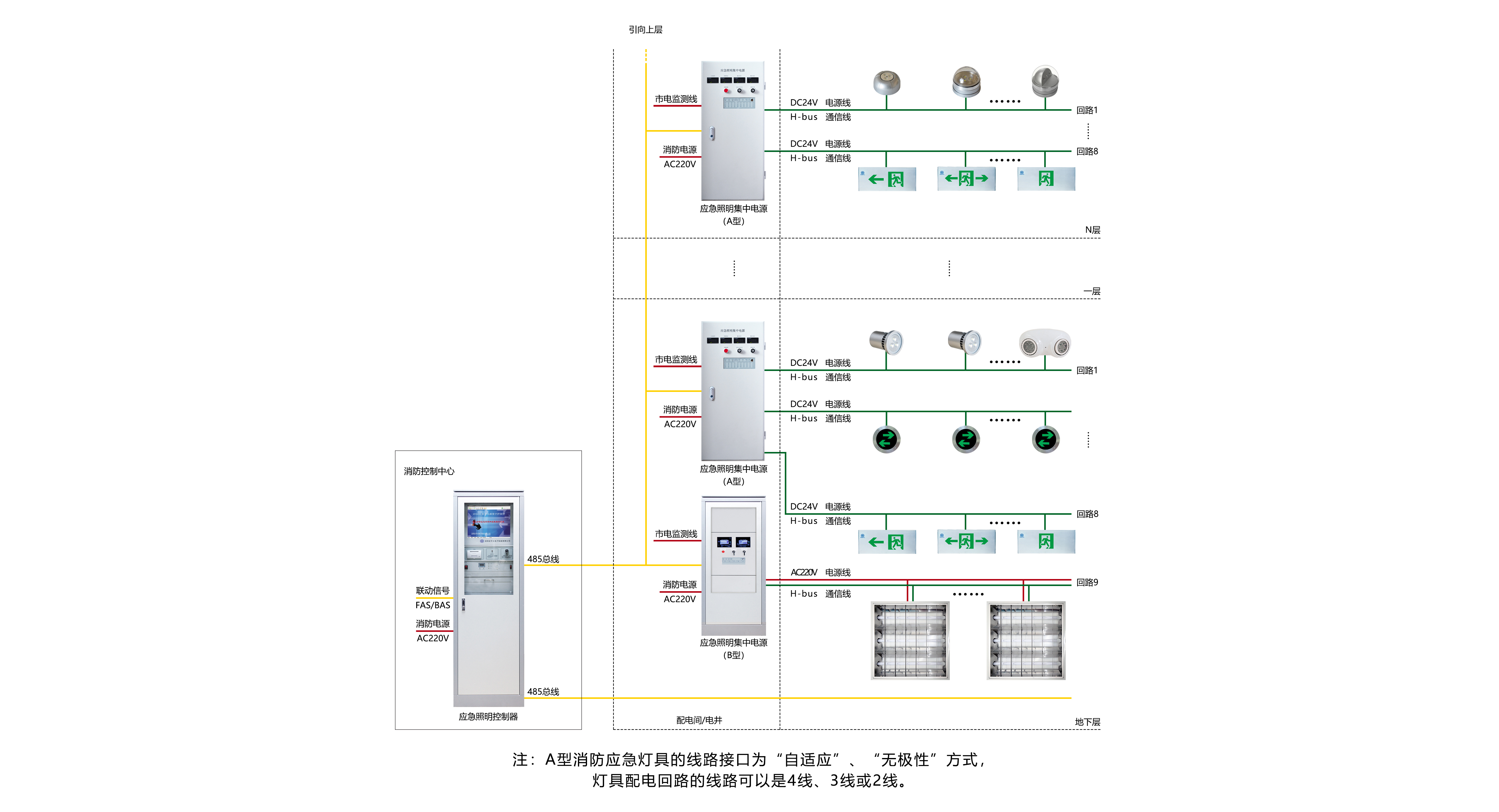

（2）組成原理

  集中電源集中控制型系統（含B型燈具）是由一臺應急照明控制器，若干臺輸出功率不大于1KW、輸出電壓為DC24V的A型應急照明集中電源，若干臺輸出功率大于1KW、輸出電壓為AC220V的大功率B型應急照明集中電源和若干盞A型、B型消防應急燈具等組成。

  應急照明控制器設置在消防控制室或有人值班的其它場所。B型應急照明集中電源設置在具有通風換氣設施的配電間等場所。A型應急照明集中電源可以分散設置在弱/強電間（豎井）內。

  電源輸出回路及其大功率照明燈具的供電線路電壓值是AC220V，與通信信號的電壓等級不相同，電源線路和通信線路必須分管敷設。標志燈具及其小功率照明燈具的供電線路電壓值是DC24V，與通信信號的電壓等級相同，電源線路和通信線路可以共管敷設，對線路和燈具的防護等級無特別要求。

控制層設備：C系列應急照明控制器。

配電層設備：D系列輸出電壓為AC220V的B型集中電源、D系列輸出電壓為DC24V的A型集中電源。

燈具層設備：BLJC系列供電電壓為DC24V的A型標志燈、ZFJC系列供電電壓為DC24V的A型照明燈、ZFJC和ZLJC系列供電電壓為AC220V的B型照明燈。

（3）控制方式

標志燈采用集中控制模式，照明燈采用集中控制和區域控制兩種模式。在正常照明電源失效時，能夠自動點亮應急照明燈具。
