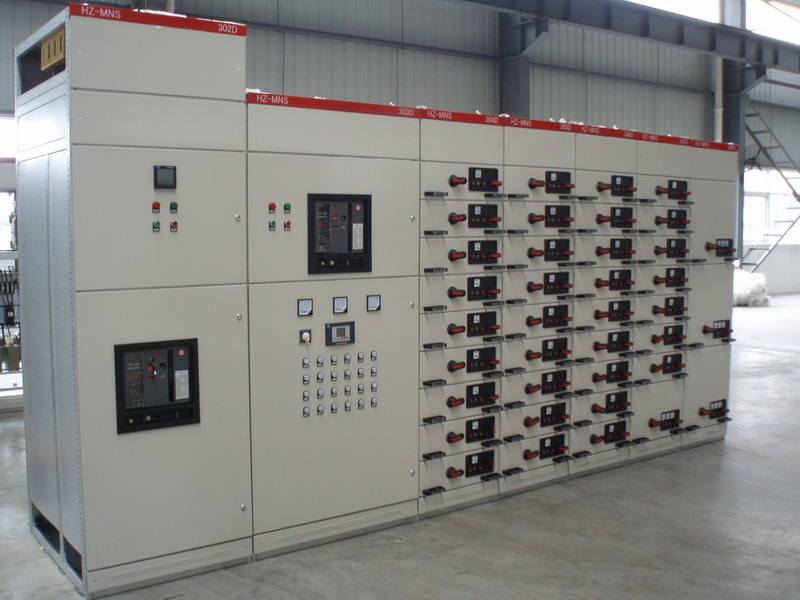

所屬分類：低壓開關柜

技術名詞：GCS交流低壓配電柜

額定電壓：380V、400V、600V

GCS系列開關柜適用于發電廠、石油、化工廠、冶金、紡織、高層建筑等行業的配電系統。

      在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率50（60）Hz,額定工作電壓380 (400、600)V，額定工作電流至4000A及以下的發電、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

概述

GCS交流低壓開關柜|低壓開關柜價格|低壓開關柜廠家|低壓開關柜售后|低壓開關柜批發

      適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。主要用于大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380(400)／(660)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

★GCS是一種模塊化、多功能的低壓配電柜，采用柜體具有高度的靈活性：可根據用戶的需要或不同的使用場合安裝多種型號及規格的元器件，各類型的饋電單元可以裝在同一列柜和同一臺柜中；

★GCS為全組裝式結構，特殊的型材結構及連接方式，可滿足苛刻工期及供電連續性的要求；

★GCS可以提供高水準的可靠性和安全性，人性化的設計，加強了對人身和設備的安全所需的保護。

結構說明

主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm的 9.2mm的安裝孔，內部安裝靈活方便；

水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝 置的主電路具備高短路強度能力的基本措施；

電纜隔室的設計可使電纜上下進出均十分方便；

  功能單元的抽屜層商模數為160mm，分為1/2單元、1單元、3/2單元、2單 元、3單元五個尺寸系列，單元回路額定電流400A及以下，抽屜改變僅在高 度尺寸上變化，其寬度、深度尺寸不變，相同功能單元的抽屜具有良好的互 換性，抽屜單元設有機械聯鎖裝置。

符合標準

低壓成套開關設備和控制設備：GB7251.1-2005 IEC60439、GB7251.1

一般數據

應用場合：配電、電動機控制

執行標準：IEC60439、GB7251.1

環境溫度：-5℃—40℃

環境相對溫度40℃時不超過50%，在較低溫度時，允許 有較高的相對濕度（如：20℃時為90%）

安裝地點：室內

海拔高度：≤2000m

機械數據

進出線形式：電纜/母線槽（橋）

電纜進出：頂部/底部

接線形式：柜前/柜后

防護等級：IP30、IP40、IP54

功能單元隔離形式：全隔離或部分隔離

電氣數據

額定絕緣電壓：至1000V

額定工作電壓：至660V

額定功率： 50/60Hz

額定沖擊耐受電壓：8KV

水平母線額定電流：4000A

過電壓等級：Ⅲ

污染等級：3

額定電流：4000A

輔助電路額定電壓：AC380、220V/DC220V

垂直母線額定電流：2000、1000A

垂直母線

額定短時耐受電流：50KA

額定峰值耐受電流：105KA

接地系統：TT，IT，TN-S，TN-C-S

最大進出線斷路器：4000A

性能特點

結構緊湊，節省柜體體積

柜體能背靠背排列

配電回路布置經濟

全部選用標準元件，方便工程設計人員設計

全系列標準化

柜體可按工作和環境的不同要求設計出相應的防護等級

在一個柜體中可自由組合成不同形式，如固定式和抽出式

具備防電弧設計

按要求柜體可滿足抗地震、抗振蕩和抗沖擊的要求

設備更新改進方便

柜體最大程度地做到免維修

設備運行連續性和可靠性高

操作人員人身安全有保障
