1適用范圍

      控制與保護開關電器（CPS）（以下簡稱“開關”)，主要用于交流50Hz（60Hz）、額定工作電壓至690V、額定工作電流1A至125A、控制器整定電流0.4A至125A、控制電機功率0.12kW至55kW的電路中，能夠接通、承載和分斷正常條件下（包括規定的過載條件）的電流，也能接通、承載一定時間和分斷規定的非正常條件下（如短路）的電流。

       開關適用于各類場合或系統的配電和電動機保護與控制系統，基礎設施,建筑物，通訊等。

        產品符合標準：IEC60947-6- 2《低壓開關設備和控制設備第6部分：多功能電器，第2節：控制與保護開關電器》。

        GB/T 14048.9《低壓開關設備和控制設備多功能電器（設備）第2部分：控制與保護開關電器（設備）》.

2產品特點

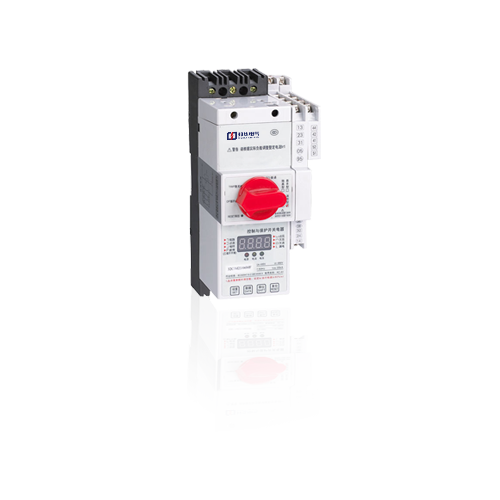

      開關采用模塊化的一體式結構,集成了斷路器、接觸器、過載繼電器、起動器、隔離器等產品的主要功能。

開關體積小、操作可靠性高,具有短路分斷能力高、飛弧距離短等優點 ,具有反時限過載長延時.短路短延時、瞬時短路保護及快速短路保護等特性,按需要選配功能,即可為各種電動機起動與控制電路以及配電電路提供完善地保護,動作準確可靠。

      產品主要由軀殼、電磁傳動機構、操作機構.主電路接觸組.智能脫扣器以及輔助觸頭等組件構成;可進行就地或遠程控制電路的合分。

  開關具有多種電路保護功能:起動延時,斷相,三相不平衡,欠電流,過電壓、欠電壓等;

  開關具有基本型、消防型、漏電型、通訊型等不同型式供用戶選擇,全系產品均具有隔離功能;

  開關也具有一鍵恢復功能，自整定功能,以滿足用戶的不同需求。

  開關具有遠距離自動控制和就地直接人力控制方式,具備面扳指示及機電信號報警功能。

3正常工作條件

周圍空氣溫度:上限值不超過+40°C ;下限值不低于-5°C ;日平均值不超過+35°C ;在較短時間內也可在25"C~ +70°C極限溫度下可靠運行。

海拔:安裝地點的海拔高度不超過2000米,超過時應降容使用,建議每升高1000m ,降容10%。

濕度:在周圍空氣溫度+40*C時,空氣的相對濕度不超過50% ;在較低溫度下可以有較高的相對濕度。月平均最低溫度為+25*C時,該月的平均最大相對濕度為90%，并考慮到因溫度變化發生在產品表面上的凝露。

污染等級: 3級

安裝類別:皿類

安裝場所的外磁場在任何方向不超過地磁的5倍;無爆炸性腐蝕性氣體;無雨雪侵襲;干燥通風。
